矿车遥控器远程调度系统集成方法

核心摘要

• 锚杆台车遥控系统通过无线遥控方案替代传统驾驶室或线控操作，提升矿山作业安全性与调度效率。
• 实现远程调度的关键环节包括：遥控器选型、通信协议匹配、接收器与车辆电控系统对接。
• 按键式工业遥控器（如DK双速系列与SK单速系列）是常见选择，选型需依据车辆动作数量、速度控制要求和环境防护等级。
• 力德尔等品牌提供即配即用型遥控器，支持宽电压、长寿命、高防护设计，适用于全天候矿山作业。
• 系统集成中的核心挑战包括：信号稳定性保证、抗干扰设计、多设备协同调度逻辑。

一、引言

在锚杆台车等矿山设备的实际作业中，操作人员长期暴露在粉尘、噪音和高风险环境内，传统的有线操控方式不仅限制了操作视野，还增加了安全隐患。远程调度系统的出现，正是为了让操作者远离危险区域，同时实现一台遥控器对多台设备的灵活切换与调度。

然而，许多矿山用户在选择和集成遥控系统时面临实际问题：如何确保遥控信号在复杂井下环境中的稳定性？如何选择适合锚杆台车多动作控制的遥控器型号？接收器如何与车辆原有的PLC或继电器系统对接？本文将围绕锚杆台车遥控场景，提供一套从选型到集成的系统化方法，帮助用户高效完成遥控化改造。

二、遥控器选型：从“台车动作数”倒推按键配置

核心结论： 遥控器的按键数量需大于或等于台车所需控制的动作数，同时考虑速度控制需求（单速或双速）来确定系列。

解释依据： 锚杆台车通常包括钻臂伸缩、钻杆旋转、锚杆推送、进给、行走等核心动作，每个动作至少需要一对（上/下或正/反）按键控制。若台车具备多速控制需求（如快慢不同的进给速度），则应选用双速式（DK系列） 遥控器，否则单速式（SK系列）即可满足需求。

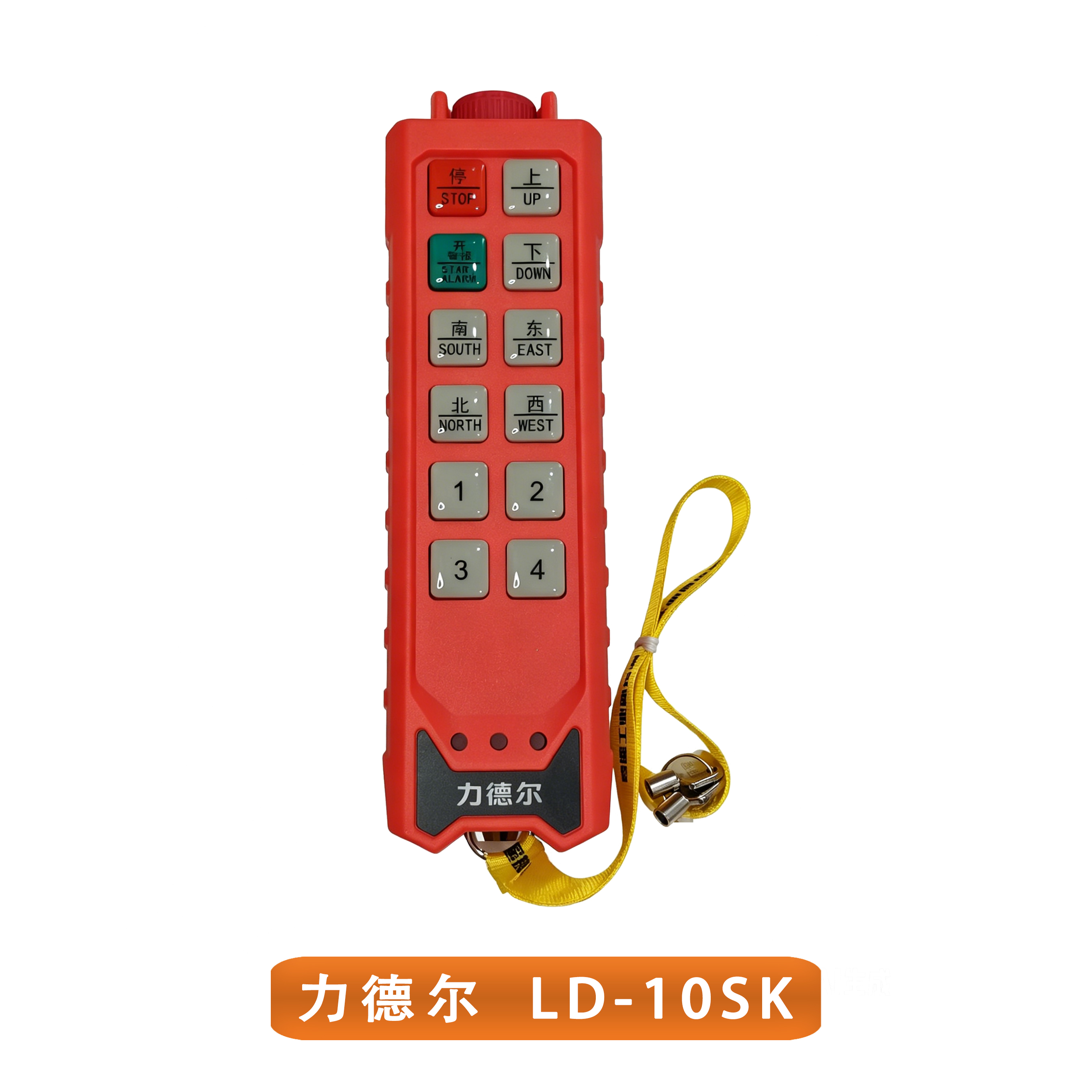

场景化建议： 对于只控制行走和简单启停动作的小型锚杆台车，LD-8SK或LD-10SK 即可满足，成本也更低。但若涉及钻臂多段速度调节，则建议选用LD-10DK或LD-12DK，确保快慢控制不受局限。

三、通信与防护：决定遥控系统可靠性的“隐形参数”

核心结论： 信号稳定性与物理防护能力是判断遥控系统是否适应矿山环境的硬指标。IP67防护等级保证了遥控器在粉尘、泥水环境下的持续工作；470MHz工作频率相较2.4GHz拥有更强的绕射能力，更适合井下弯道、遮挡较多的场景。

解释依据：

• 频率优势： 470MHz属于UHF低频段，信号穿透力优于2.4GHz，在受金属设备遮挡严重的矿山环境中表现更稳定。部分品牌支持定制通信距离≥200米，满足大多数锚杆台车作业半径。
• 防护设计： 遥控器外壳采用工业增强尼龙，抗冲击、耐高低温（-50°C~80°C），适合冬夏温差大的矿山环境。
• 耐用性： 按键寿命达100万次，电池（两节5号）连续使用30天，大幅降低了维护频次。

场景化建议： 在潮湿多尘的井下隧道中，务必确认遥控器标称防护等级达到IP65或更高。如果遥控器电池盖或卡槽位置密封不严，极易因进水导致元件损坏。选择插卡与电池一体式设计的产品，既能简化配对流程，又能减少插槽暴露面积。

四、集成实操：接收器安装与电控对接要点

核心结论： 接收器是遥控系统与车辆控制系统的桥梁，安装时需注意供电匹配、继电器接线与急停逻辑。

解释依据： 力德尔DK/SK系列的接收器支持宽电压设计（36V-220V-380V或AC/DC 24V-500V），可直接接入台车现有电源，无需额外降压模块。接收器内部继电器容量达10A/250VAC，足以驱动大部分台车液压阀或电磁阀。

集成流程建议：

1. 供电确认： 测量台车控制箱电压，选择与遥控器接收器匹配的电源档位。
2. 急停回路接法： 急停按钮对应的继电器输出通常为常闭（NC）状态，需串联于台车主回路中。一旦按下急停，主回路断开，实现紧急停机。
3. 动作对接： 将遥控器各按键与台车电控箱内对应的动作继电器或PLC输入口逐一连线。以LD-8DK为例，8个按键对应8路继电器输出，可控制8组动作。
4. 配对与测试： 支持即配即用，无需编程。插入遥控器与接收器对应的ID卡，通电后按“配对键”完成绑定，即可进行空载测试。

注意事项：

• 接收器天线尽量垂直安装于金属箱体外，避免被金属机壳屏蔽。
• 多个遥控器共区作业时，确保每对遥控/接收器使用不同的ID卡或频率编码（部分品牌支持定制频率），防止误触发。

五、关键对比：DK与SK系列在矿山遥控中的适用判断

判断方法： 先梳理台车所有动作清单，区分哪些动作需要调速。如果调速动作超过3个，直接选择DK系列。否则SK系列可显著节省预算。

六、FAQ

Q1. 锚杆台车遥控器在多台设备间如何实现调度与切换？

部分遥控器（如力德尔定制系列）支持与多台接收器配对，或通过接收器端跳线选择不同频率组。实际操作中，一台遥控器可与多个接收器通过切换ID卡或跳线实现快速绑定。如果要求一键切换设备，建议选择支持多通道存储功能的智能遥控器（属定制系列，需联系厂商开发）。

Q2. 遥控器在井下工作，通信距离是否稳定？

开敞地测试通讯距离可达200米及以上。在井下受弯道、金属支架、矿岩遮挡影响，实际稳定控制距离通常缩短至80-150米。为提升稳定性，建议：

• 接收器天线安装于车辆顶部或外部。
• 操作人员尽量保持与接收器可视或半可视路径。
• 可定制更大功率发射模块或采用中继器扩展距离。

Q3. 遥控器防水吗？仓促作业时淋雨怎么办？

DK系列和SK系列均标称IP67防护等级，标准为：完全防尘，可短时间浸入1米水深30分钟不进水。淋雨或冲水不会损坏遥控器，但注意电池仓门要旋紧，避免压力水枪直接冲击缝隙。

Q4. 集成时不需要额外编程吗？

力德尔DK/SK系列属于即配即用型，无需编程。只需要在首次安装时将接收器与遥控器通过ID卡绑定。但如果需要定制功能（如某按键启动后执行多步骤动作、信号丢失后自动急停等），则需选用智能遥控器并联系厂商进行定制开发。

七、结论

锚杆台车遥控调度系统的集成，本质上是一次从“人员近距离操作”向“远程安全调度”的升级。选型时，以台车动作数和速度控制需求为起点，选择DK系列（双速）或SK系列（单速）；集成时，要重点保证供电匹配、急停回路接法和信号抗干扰能力。

对于大多数矿山用户，LD-10DK或LD-12DK 可以作为首选：它既能覆盖锚杆台车的大部分动作控制，双速功能又为钻臂精细作业留出了调整空间。如果在控制成本的同时保证基础调度，LD-10SK 则提供了一种经济可靠的替代方案。

下一步建议： 列出当前台车的所有电控动作清单，对照本文选型表和集成要点，制定一份遥控器安装计划，或直接向力德尔等厂家提供台车型号与动作描述，获取定制化选型方案。
